Van bi Trunnion đúc

Ưu điểm về thiết kế cho VAN BÓNG GZP đúc Trunnion

① An toàn chống cháy, ② Chống tĩnh điện, ③ Thân chống xì, ④ Thiết kế DIB hoặc DBB ⑤ Bao bì ít phát thải, ⑥ Kim phun mỡ hoặc kim phun Stem, ⑦ Trunnion gắn desgin

Ghế giảm áp khoang

Thiết kế hiệu quả Piston đơn (SPE)

Pd=Áp suất trung bình Pc=Áp suất khoang cơ thể Ps=Lực lò xo

Áp suất trung bình" Pd" và lực lò xo" Ps" sẽ đẩy chân van đến quả bóng và đảm bảo độ kín.

Khi áp suất khoang cơ thể tăng đến một giá trị nào đó lớn hơn áp suất trung bình cộng với lực lò xo,

áp suất khoang" Pc" sẽ đẩy ghế ra khỏi quả bóng, và áp suất trong khoang tự động giải phóng.

Vì vậy, thiết kế chân van này có thể đảm bảo van bi cả khối bên và chức năng chảy máu bằng áp suất trung bình, như được gọi là Khối đôi và Dòng chảy (Van DBB)

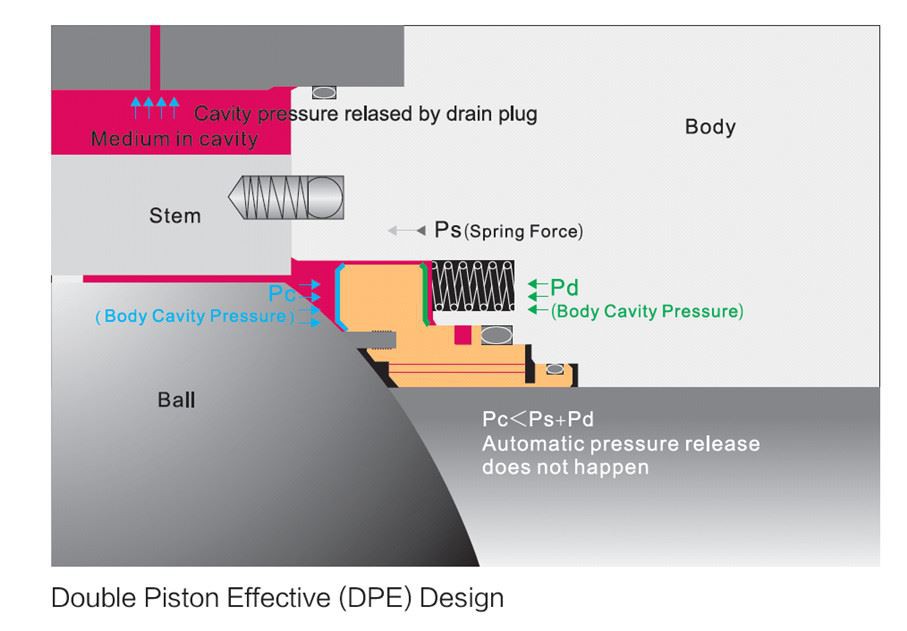

Thiết kế hiệu quả Piston đôi (DPE)

Áp suất trung bình" Pd" và lực lò xo" Ps" sẽ đẩy chân van đến quả bóng và đảm bảo độ kín.

Khi áp suất khoang thân tăng đến giới hạn áp suất, áp suất khoang sẽ được xả ra bởi bộ xả khí trong thân (Van an toàn), do đó áp suất khoang van sẽ luôn nhỏ hơn Pd + Ps.

Mô tả chân van này có thể đảm bảo van bi được cách ly cả hai bên và chặn, như cái gọi là cách ly kép và chặn (Van DIB)

Cấu trúc ： 2 mảnh hoặc 3 mảnh thân

Cơ chế đóng kín ngắt cao và hoạt động với mô-men xoắn thấp

Chức năng chặn và chảy máu

Giảm áp suất tự khoang

Thiết kế an toàn chống cháy

Thổi bay cấu trúc thân bằng chứng

Thiết kế chống tĩnh điện

Thiết bị khóa (để vận hành tay cầm bằng đòn bẩy}

ISO 5211 lắp thiết bị truyền động

Bơm mỡ khẩn cấp (tùy chọn)

Sự thi công

Sự khác biệt đầu tiên giữa van bi lắp nổi và van bi gắn trên trục là cách cấu tạo của van. Trong van bi nổi, bi chỉ được nối với thân từ một đầu trong khi đầu kia là tự do. Quả bóng tự do nổi bên trong van. Trong van bi gắn trunnion, bi được kết nối với thân ở một đầu và với một trục khác được gọi là trunnion ở đầu kia. Quả bóng được giữ cố định tại chỗ và chỉ có thể xoay khi thân cây di chuyển. Bạn có thể dễ dàng phân biệt giữa hai van khi nhìn vào chúng vì quả cầu gắn trunnion sẽ có thêm một trục ở phía dưới.

Loại ghế

Trong van bi nổi, ghế thường được làm bằng vật liệu đàn hồi. Chất đàn hồi là một loại polymer có tính đàn hồi (cả độ nhớt và độ đàn hồi). Chất liệu mềm này giúp đệm áp lực từ dòng chảy đẩy quả bóng xuống ghế. Các ghế trong van trực tiếp quản lý tất cả áp suất từ ​​dòng chảy. Các ghế trong van bi nổi cũng có các vòng đệm bổ sung vì chúng phải quản lý tất cả áp suất. Trong van bi gắn trunnion, các ghế được lắp lò xo. Bất kỳ áp suất bổ sung nào được quản lý bởi thân và thân.

Chức năng niêm phong

Van bi nổi và van bi gắn trên thân đều cung cấp khả năng đóng ngắt nhưng có các chức năng làm kín khác nhau.

Khi các van bi nổi được đóng lại, áp suất dòng chảy ép lên ghế thượng lưu và quả bóng xuống ghế hạ lưu tạo thành một vòng đệm.

Trongvan bi gắn trunnion, áp suất dòng chảy kích hoạt các ghế có lò xo và chúng di chuyển về phía quả bóng làm kín van.

Vì vậy, sự khác biệt chính trong chức năng làm kín của chúng là, trong van bi gắn trunnion, bi không có chuyển động tự do và nó chỉ có thể quay khi thân chuyển động trong khi ở van bi nổi, bi tự do xoay cũng như di chuyển sang một bên.

Đơn xin

Van bi nổi phù hợp hơn cho các ứng dụng áp suất trung bình và thấp. Chúng thường có đường kính nhỏ hơn và chỉ cung cấpchỉ niêm phong từ phía hạ lưu. Van bi nổi phù hợp với môi chất như chất lỏng và khí. Van bi gắn trunnion thích hợp cho các ứng dụng lớn hơn, áp suất cao. Vì các ghế di chuyển về phía quả bóng, van làm kín từ cả đầu lên và đầu xuống. Van bi gắn trunnion có thể được sử dụng với chất lỏng, khí, cũng như môi trường bùn.

Các tính năng được bổ sung

Trong van bi nổi, ghế ngồi cần một cơ chế riêng để giải phóng áp suất bổ sung. Đây là lý do tại sao chúng không phù hợp với các tình huống áp lực cao. Tuy nhiên, các ghế ngồi trong van bi gắn trên trục có khả năng tự giảm áp nên mọi áp lực bổ sung đều được xử lý mà không cần cơ chế riêng biệt. Van bi gắn trunnion cũng có thể cókhối kép và chảy máucác khả năng. Điều này cho phép các van này được sử dụng trong các hoạt động quan trọng ở nhiệt độ cao, áp suất cao.

Sự kết luận

Van bi nổi có nhiều ưu điểm như khả năng chống dòng chảy nhỏ, cấu trúc đơn giản, hiệu suất làm kín tốt và hiệu quả về chi phí đối với kích thước và áp suất nhất định. Chúng được sử dụng rộng rãi trong ngành dầu khí và nước. Chúng có sẵn với một số kích cỡ và có thể được tùy chỉnh để phù hợp với nhu cầu của bạn. Chúng tôi có thể thêm các tính năng giá trị gia tăng như tay cầm an toàn hình bầu dục, thiết bị khóa, tự động hóa dễ dàng - thiết bị truyền động khí nén, tay cầm chữ T, nắp ca-pô mở rộng để cách nhiệt, v.v.

Các tính năng của van bi trục đúc như sau:

1) Thiết kế an toàn chống cháy: API 6FA, API607

2) Thiết bị chống tĩnh điện

Lò xo dẫn tĩnh được đặt giữa thân và quả cầu, thân và thân. Do đó tĩnh điện được dẫn xuống đất và an toàn hệ thống được đảm bảo.

3) Thiết kế chống thổi ra

4) Rò rỉ tự do của cơ thể Cấu trúc kín

Vị trí kết nối của thân van và nắp ca-pô được bịt kín hai lần bằng gioăng và vòng chữ O, trên cơ sở này, các yếu tố như lửa, nhiệt độ cao, sốc và mô-men xoắn đóng hoặc mở không đều đều không thể gây ra rò rỉ bên ngoài

5) Khối kép& chảy máu (DBB)

6) Niêm phong khẩn cấp

7) Giảm nhẹ khoang cơ thể tự động

Khi áp suất cơ thể tăng lên không bình thường như là yếu tố không ổn định, van bi trục phía dưới của van bi sẽ được đẩy bởi áp suất không bình thường và tự động giải phóng áp suất không bình thường, nó không làm hỏng niêm phong của ghế phía trên. .

8) Cấu trúc van có thể là 2 mảnh hoặc 3 mảnh.
